接続のバリエーション~RS-232C、RS-485との接続~

■接続のバリエーション

 4ch SDロガー マルチ(DT-L422-4)は、RS-422だけでなく、RS-232Cや、RS-485の通信も記録することが出来ます。
 4ch SDロガー マルチの、接続イメージ(バリエーション)は、つぎのとおりです。

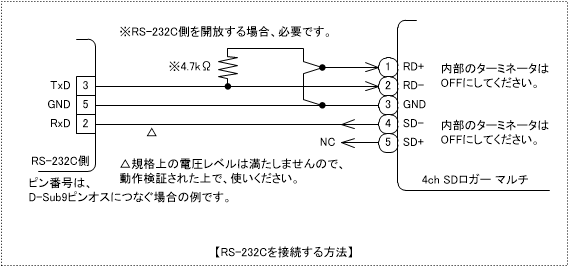

■RS-232Cの接続

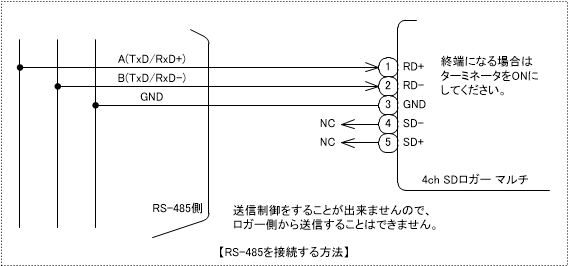

■RS-485の接続
