Eclipse-DAPLinkでML63Q2557をデバッグする
■ OpenOCD ■
Solist-AI(TM)マイコン（ML63Q2557 など）は、OpenOCD を用いてDAPLink で接続して、Eclipse でデバッグできます。
しかし、xPack などの一般に配布されているOpenOCD ではうまくいきません。
Solist-AI(TM)マイコン（ML63Q2557 など）に対応した、OpenOCD のWindows（64bit）用バイナリー（実行形式）は、つぎから入手することができます。
入手したzip ファイルを「C:\lapis-openocd」などに展開してく、お使いください。
https://github.com/11ysfactory11/lapis-openocd.git
また、Solist-AI(TM)マイコン（ML63Q2557 など）に対応したOpenOCD のバイナリーは、専用の開発環境「LAPIS Development Tools LEXIDE-Ω」にも同梱されていて、基板などの購入者は入手できます。
■ 接続 ■

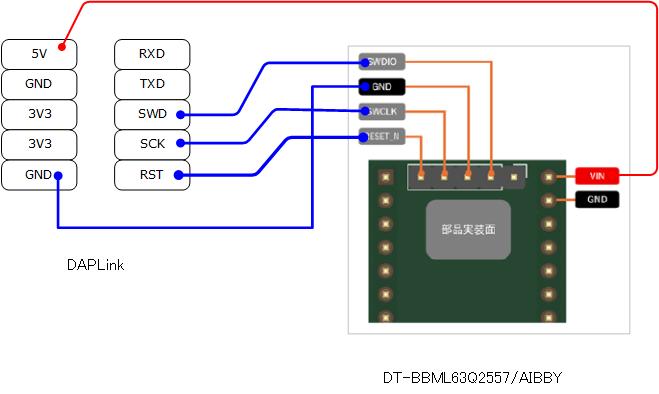

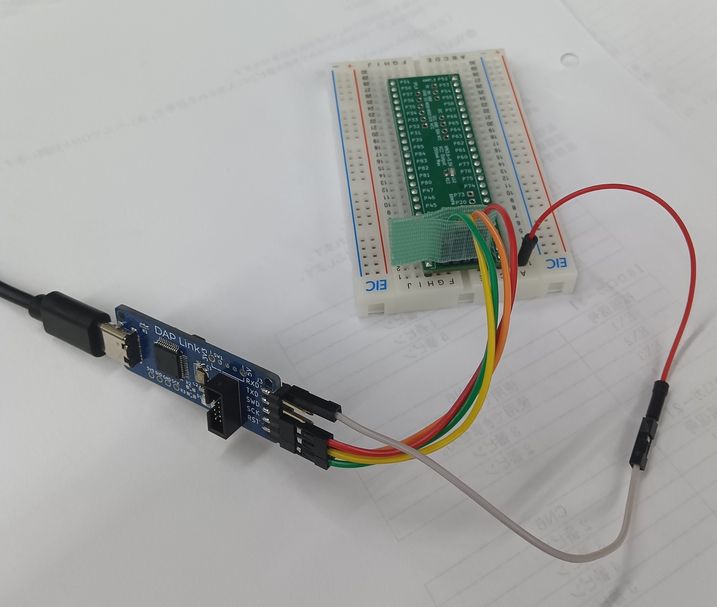

「DT-BBML63Q2557/AIBBY」などのSolist-AI(TM)マイコンと、DAPLink はつぎのように接続します。
■ デバッグ構成の設定 ■
入手したOpenOCDが「C:\lapis-openocd」に展開されているとします。

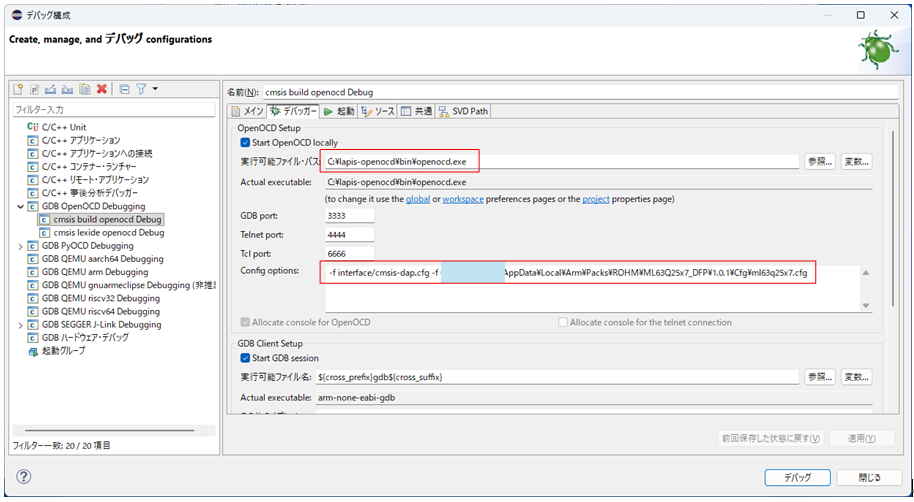

Eclipseの、デバッグの構成で、「GDB OpenOCD Debagging」をダブルクリックし、つぎの設定を変更します。
「デバッグ」ボタンを押すと、デバッグが開始します。
（実行パス）
C:\lapis-openocd\bin\openocd.exe
（構成オプション）
-f interface/cmsis-dap.cfg [*1]
-f
[*1]これで、「C:\lapis-openocd\share\openocd\scripts\interface\cmsis-dap.cfg」が参照されます。
[*2]「ml63q25x7.cfg」は、ML63Q25x7_DFPに同梱されています。インストールされている場所を指定してください。
■ PDF版 ■
PDF版はこちらからダウンロードしていただけます。
debug-eclipse-daplink.pdf
